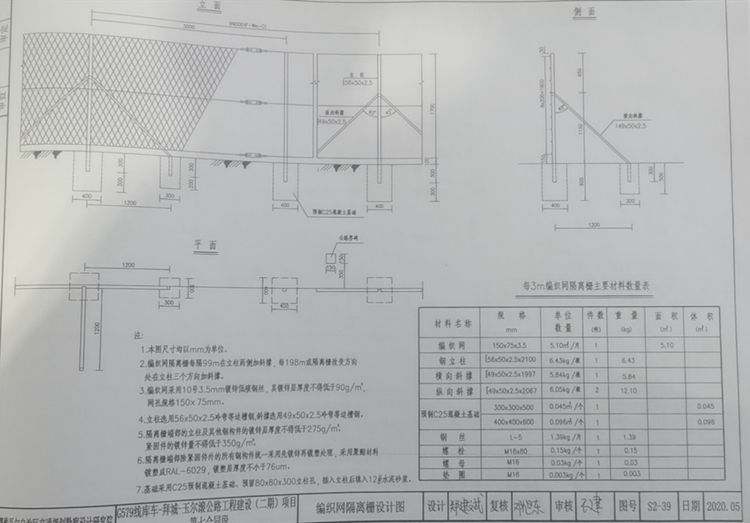

1.本图尺寸均以mm为单位。
2.编织网隔离栅每隔99m在立柱两侧加斜撑，每198m或隔离栅改变方向处在立柱三个方向加斜撑。
3.编织网采用10号3.5mm镀锌低碳钢丝，其镀锌层厚度不得低于90g/㎡，网孔规格150×75mm。
4.立柱选用56x50x2.5冷弯等边槽钢,斜撑选用49x50x2.5冷弯等边槽钢,
5.隔离栅端部的立柱及其他钢构件的镀锌层厚度不得低于275g/㎡。紧固件的镀锌量不得低于350g/㎡。
6.隔离栅端部除紧固件外的所有钢构件统一采用先镀锌再镀塑处理，采用聚酯材料镀塑成RAL—6029，镀塑厚度不小于76um。
7.基础采用C25预制泥凝土基础。预留80x80x300立柱孔，插入立柱后填入12#水泥砂浆。
