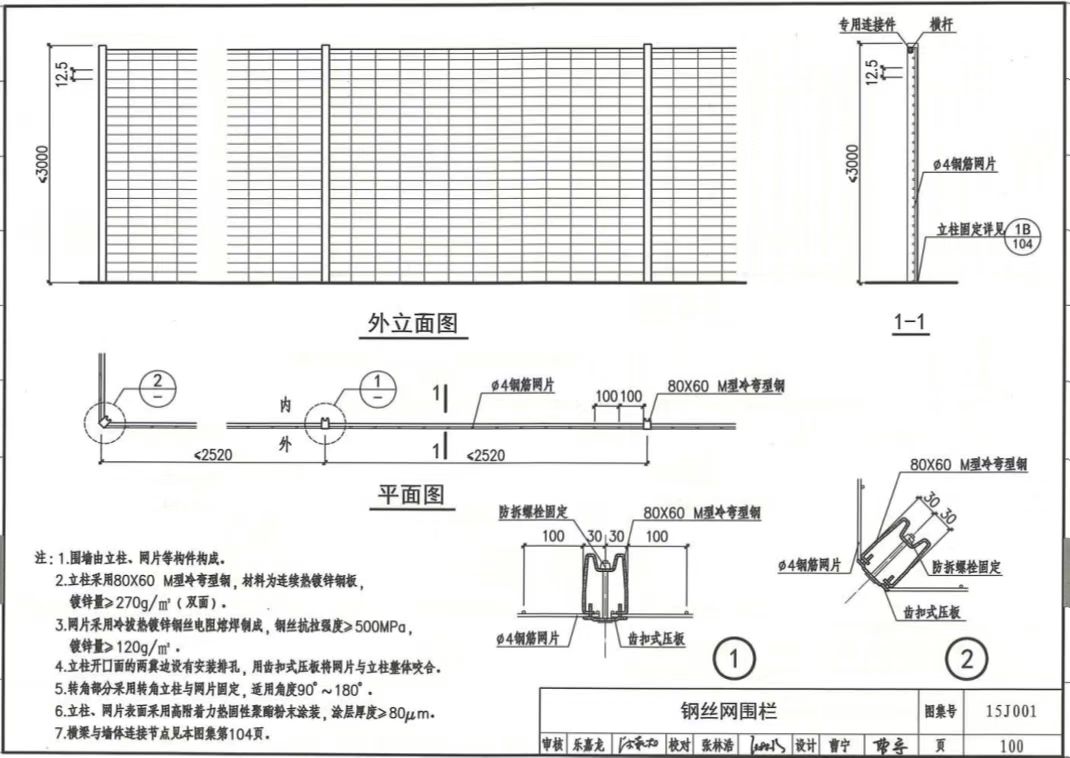

钢丝网围墙图纸说明：

1.围墙由立柱、网片等构件构成。

2.立柱采用80X60 M型冷弯型钢，材料为连续热镀锌钢板，

镀锌量≥270g/㎡（双面）。

3.网片采用冷拔热镀锌钢丝电阻熔焊制成，钢丝抗拉强度≥500MPa，

镀锌量≥120g/㎡。

4.立柱开口面的两冀地设有安装排孔，用齿扣式压板将网片与立柱整体咬合,

5.转角部分采用转角立柱与网片固定，适用角度90°～180°。

6.立柱、网片表面采用高附着力热固性聚酯粉末涂装，涂层厚度≥80μm。

7.横梁与墙体连接节点见本图集第104页。
