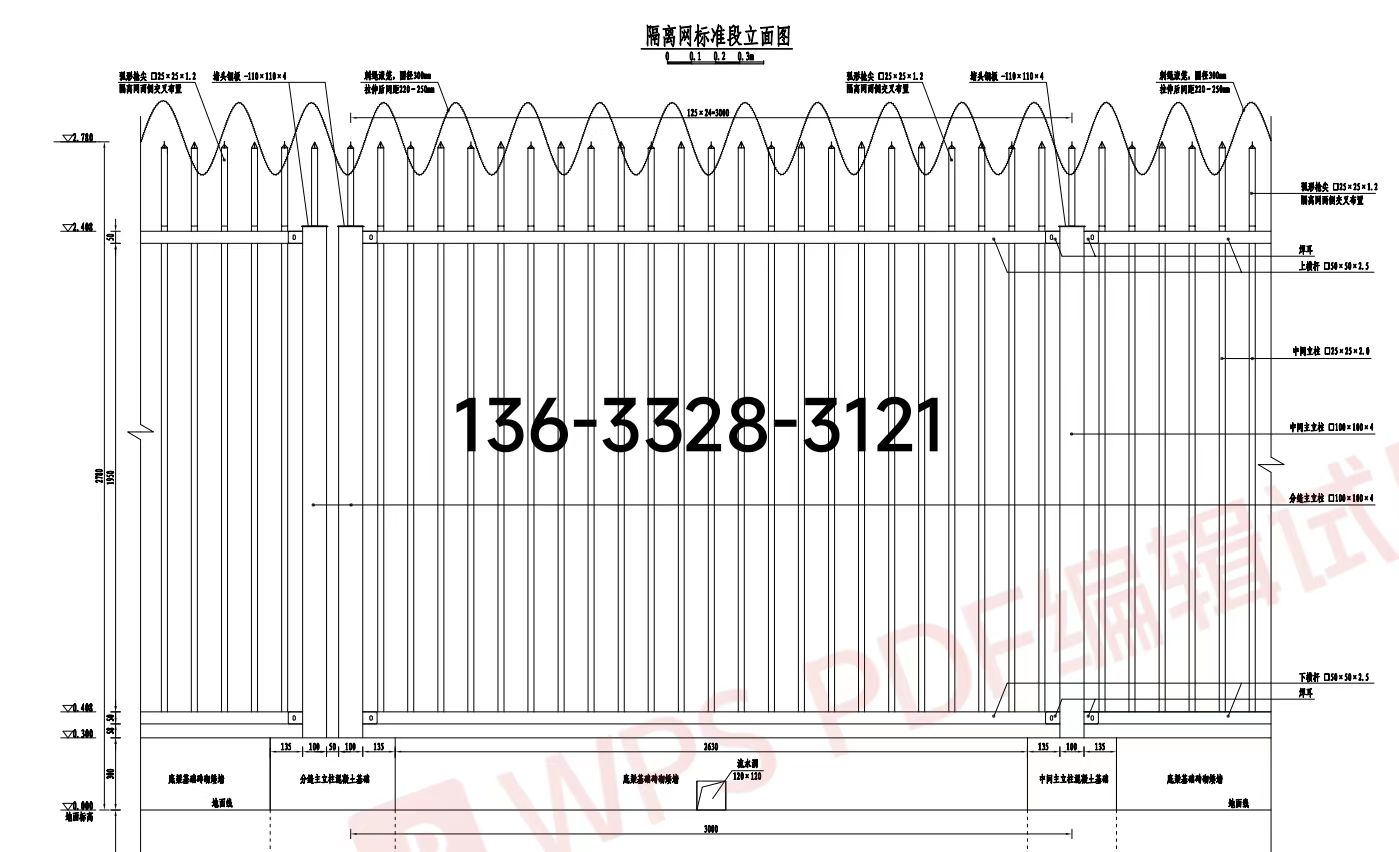

南水北调隔离网设计说明：

1.图中标高以米计，其他尺寸以毫米计。

2.图中标高为相对标高，H为当地最大冻土深度。

3.沿隔离网长度，主立柱间隔为3m，局部可控制在2.0～ 3.0m，变形缝主立柱阿距为

90m，局部可根据现场情况做适当调整。

3.砖砌矮墙与主立柱基础间设置结构缝，缝宽为20mm，缝内填高压聚乙烯闭孔泡沫板。

4.砖砌矮墙两侧面和顶面为水泥砂浆饰面，做法参见12J1-113-外墙2。

5.砖砌矮墙流水洞问距3m，洞内壁抹20厚1:2水泥砂浆掺5%防水粉

6.刺绳液笼采用专用卡扣固定，液笼水平应设两道拉丝，以保证液笼稳定可靠。

7.本隔离网设计适用于地基为土基，当地基为混凝土、基岩或浆砌石时，需通知设计

调整基础形式。

8.图中1：n为临时开挖边坡，应根据现场地质情况及开挖深度调整。

9.施工单位在施工前应做好隔离网沿线的测量工作，根据设计文件和实际地形，确定

隔离网中心线、主立柱布置、标准栏栅网片排列和各异型栏栅网片尺寸等工作。

10.主立柱、栏栅网片及刺绳均为工厂制作，现场安装。

11.本圈一套3张，请配合使用。
