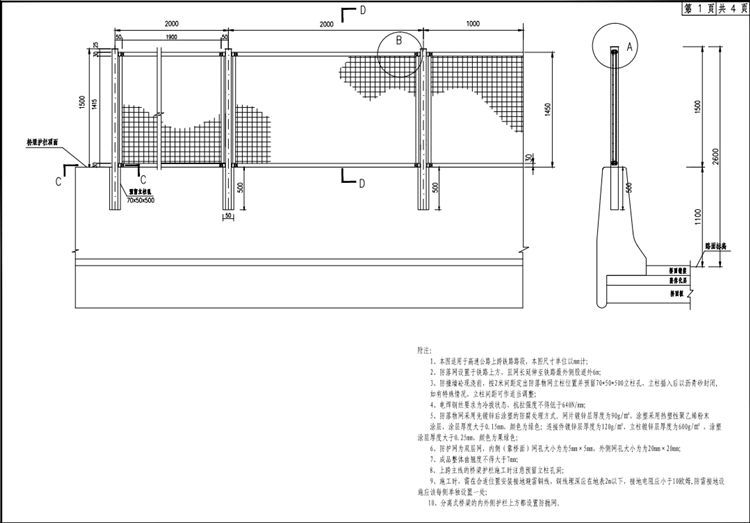

一、上跨铁路桥梁防护网使用说明：

1、本图适用于高速公路上跨铁路路段，本图尺寸单位以mm计。

2、防落网设置于铁路上方，且网长延伸至铁路最外侧股道外6m。

3、防撞墙砼现浇前,按2米间距定出防落物网立柱位置并预留70*50*500立柱孔，立柱插入后以沥青砂封闭,如有特殊情况，立柱间距可作适当调整。

4、电焊钢丝要求为冷拔状态，抗拉强度不得低于640N/mm。

5、防落物网采用先镀锌后涂塑的防腐处理方式。网片镀锌层厚度为90g/㎡， 涂塑采用热塑性聚乙烯粉末涂层，涂层厚度大于0.15mm，颜色为绿色;连接件镀锌层厚度为120g/㎡,立柱镀锌层厚度为600g/㎡ ，涂塑涂层厚度大于0.25mm，颜色为果绿色。

6、防护网为双层网，内侧(靠桥面)网孔大小为5mmx5mm， 外侧网孔大小为20mx20mm。

7、成品整体曲翘度不得大于7mm。

8、上跨主线的桥梁护栏施工时注意预留立柱孔洞。

9、施工时，需在合适位置安装接地避雷铜线，铜线埋深应在地表2m以下，接地电阻应小于10欧姆,防雷接地设施应该每侧单独设置一处。

10、分离式桥梁的内外侧护栏上方都设置防抛网。

二、上跨铁路桥梁防护网参数说明：

1、上下边框，30*20*2.5mm方管；

2、立柱，60*40*3mm方管；

3、左右边框，34*30*3mmC型钢；

4、内侧网片，5*5mm；

5、外侧网片，20*20mm；

6、立柱盖帽，46*66*2.5mm。

跨铁路防抛网材料（又名立交桥防抛网、公跨铁路桥防抛网等）是由低碳钢丝经过拉拔、编织、焊接、浸塑等一系列工艺加工而成，它广泛用于市政高架桥，高速公路立交桥， 铁路立交桥，过街天桥，港口码头，畜牧，养植等的护栏防护。和高速公路焊接网隔离栅、铁路防护栅栏金属网片等同属于一种类型产品。
