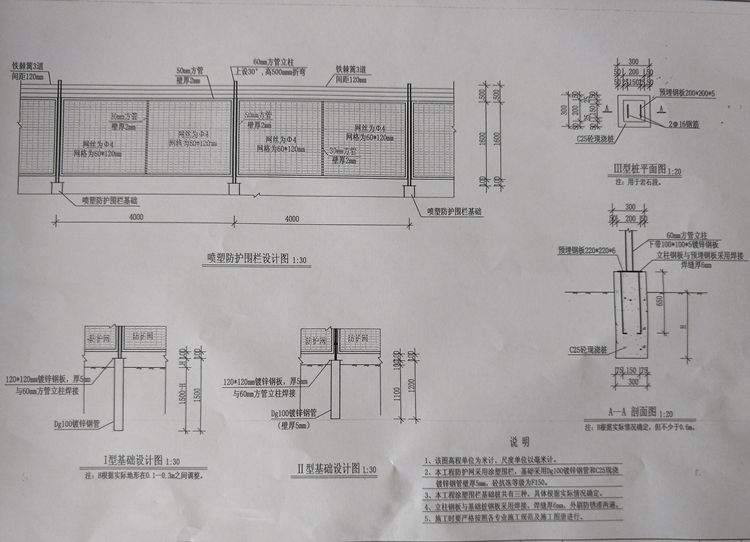

一、水源地喷塑防护围栏设计要求

1、该图水源地喷塑防护围栏高程单位为米计，尺度单位以毫米计。

2、本工程水源地喷塑防护围栏采用喷塑防护围栏，基础采用Dg100镀锌钢管和C25现浇，镀锌钢管壁厚5mm，砼抗冻等级为F150。

3、本工程水源地喷塑防护围栏基础桩共有三种，具体根据实际情况确定。

4、水源地喷塑防护围栏立柱钢板与基础桩钢板采用焊接，焊缝厚6mm，外刷防锈漆两遍。

5、水源地喷塑防护围栏施工时要严格按照各专业施工规范及施工图册进行。

二、水源地喷塑防护围栏参数要求

1、立柱，60*60*2mm镀锌方管；

2、边框，50*50*2mm镀锌方管；

3、竖撑，30*30*2mm镀锌方管；

4、网格，60*120mm；

5、网丝，4mm；

6、法兰盘，100*100*5mm镀锌钢板；

7、预埋立柱，DG100*5mm镀锌圆管。
