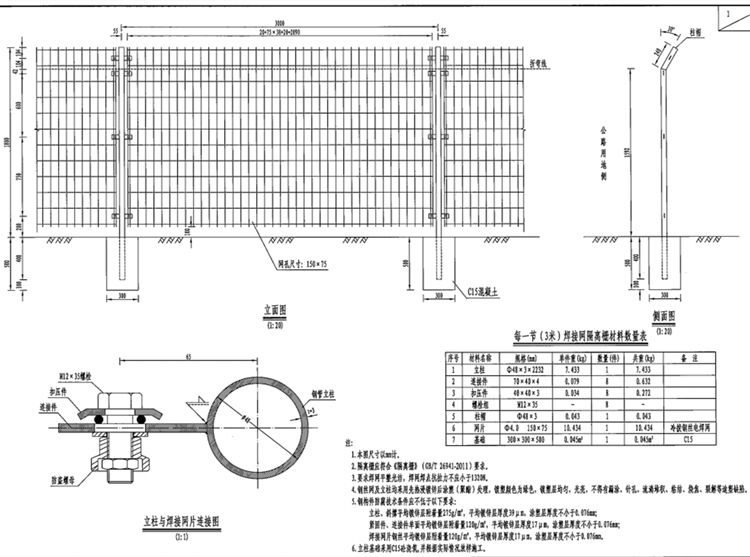

一、焊接网隔离栅基本构造

1、焊接网隔离栅应符合《隔离栅》（GB/T26941-2011）要求。

2、焊接网隔离栅要求焊网平整光洁，焊网焊点抗拉力不应小于1320N。

3、焊接网隔离栅钢丝网及立柱均采用先热浸镀锌后涂塑（聚酯）处理，镀塑颜色为绿色。镀塑层均匀、光亮，不得有漏涂、针孔、流淌堆积、粘结、烧焦、裂解等涂塑缺陷。

4、钢构件防腐技术条件应不低于以下要求：

（1）焊接网隔离栅立柱、斜撑平均镀锌层附着量275g/㎡，平均镀锌层厚度39μm，涂塑层厚度不小于0.076mm；

（2）焊接网隔离栅紧固件、连接件单面平均镀锌层附着量120g/㎡，平均镀锌层厚度17μm，涂塑层厚度不小于0.076mm；

（3）焊接网隔离栅网片钢丝平均镀锌层附着量120g/㎡，平均镀锌层厚度17μm，涂塑厚度不小于0.076mm。

5、焊接网隔离栅立柱基础采用C15砼浇筑，并根据实际情况放样施工。

二、焊接网隔离栅基本参数

1、立柱规格，Φ48*3*2232mm圆管；

2、连接件规格，40*70*4mm钢板；

3、扣压件规格，40*40*3mm钢板；

4、柱帽规格，Φ48*3mm钢板；

5、网格规格，75*150mm焊接竖长孔；

6、网丝规格，Φ4.0mm低碳钢丝；

7、基础规格，300*300*500mm混凝土。
