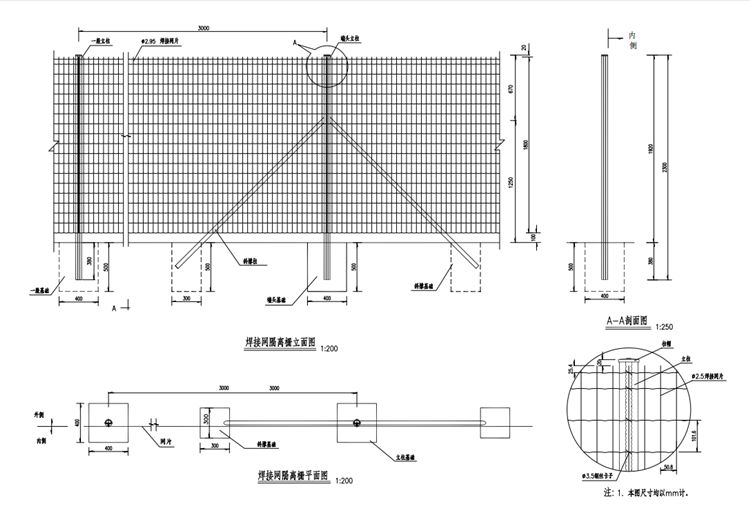

1.本图焊接网隔离栅尺寸均以mm计。
2.焊接网隔离栅立柱及斜撑基础为现浇C20混凝土。
3.焊接网隔离栅每隔30m设置一个端头立柱和一组纵向斜撑,安装起始和末端以及改变方向处都要安装拉紧柱和斜撑柱,每3米间隔安置一个中间柱,如有特殊情况，立柱间距可作适当调整。
4.焊接网隔离栅的立柱及网片采用先热浸镀锌再浸塑的防腐处理措施。
5.焊接网隔离栅网片采用Φ2.5mm±0.12mm的冷拉钢丝焊接而成,每个网孔的横丝应有一个弯弧以增加侧面抗冲击强度以及调整网面局部张力。
6.所有焊接网隔离栅立柱应加盖柱帽。
