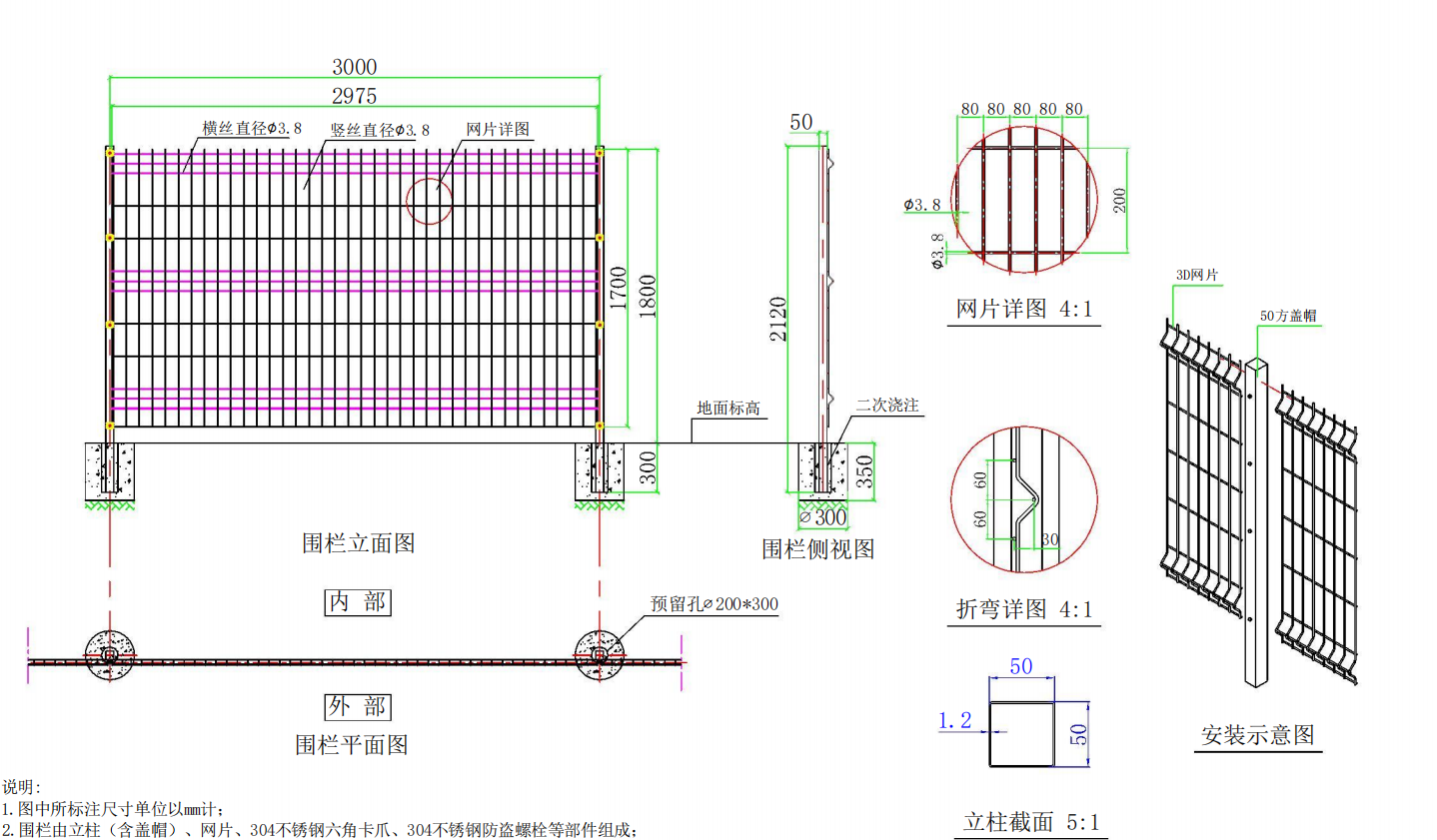

说明:

1.图中所标注尺寸单位以mm计；

2.围栏由立柱（含盖帽）、网片、304不锈钢六角卡爪、304不锈钢防盗螺栓等部件组成；

3.立柱采用50*50方形型材，材质为双面热镀锌板，厚度为1.2，镀锌量≥120g/㎡；

4.横丝、竖丝均采用直径Φ3.8热镀锌冷拔钢丝，镀锌量≥100g/㎡，采用压力熔焊制成；

5.围栏立柱中心距为3000，安装高度为1800，网格80*200，折弯30*60；

6.加工工艺：网片焊接成型后→脱脂→纯水清洗→硅烷化处理→烘干→环氧底粉→高温聚合处理→彩色聚酯涂层→高温聚合处理，涂层厚度≥100um，防腐能力达到25年以上;

7.基础需用C25混凝土浇注，立柱预留子孔 200*300，立柱埋入后二次浇注固定，埋入深度为300;

8.图示基础仅供参考，工程实际基础尺寸的大小及深度，需根据现场尺寸及土质做调整。
