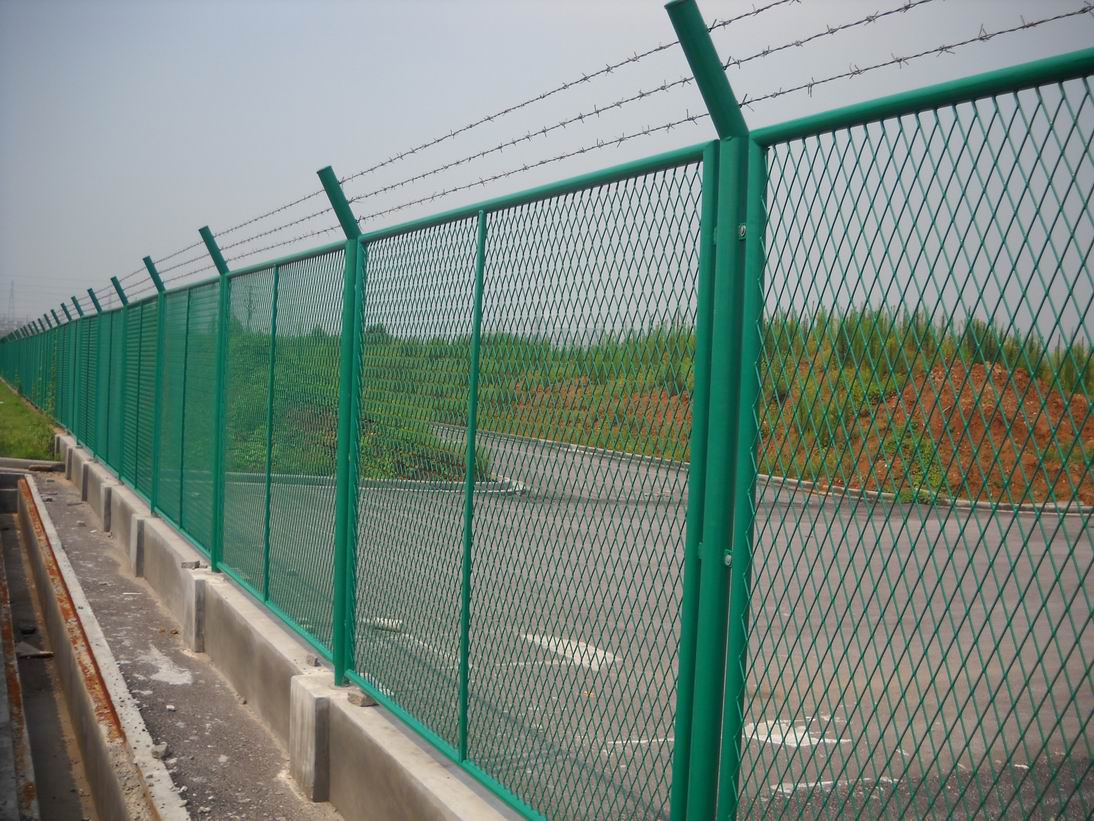

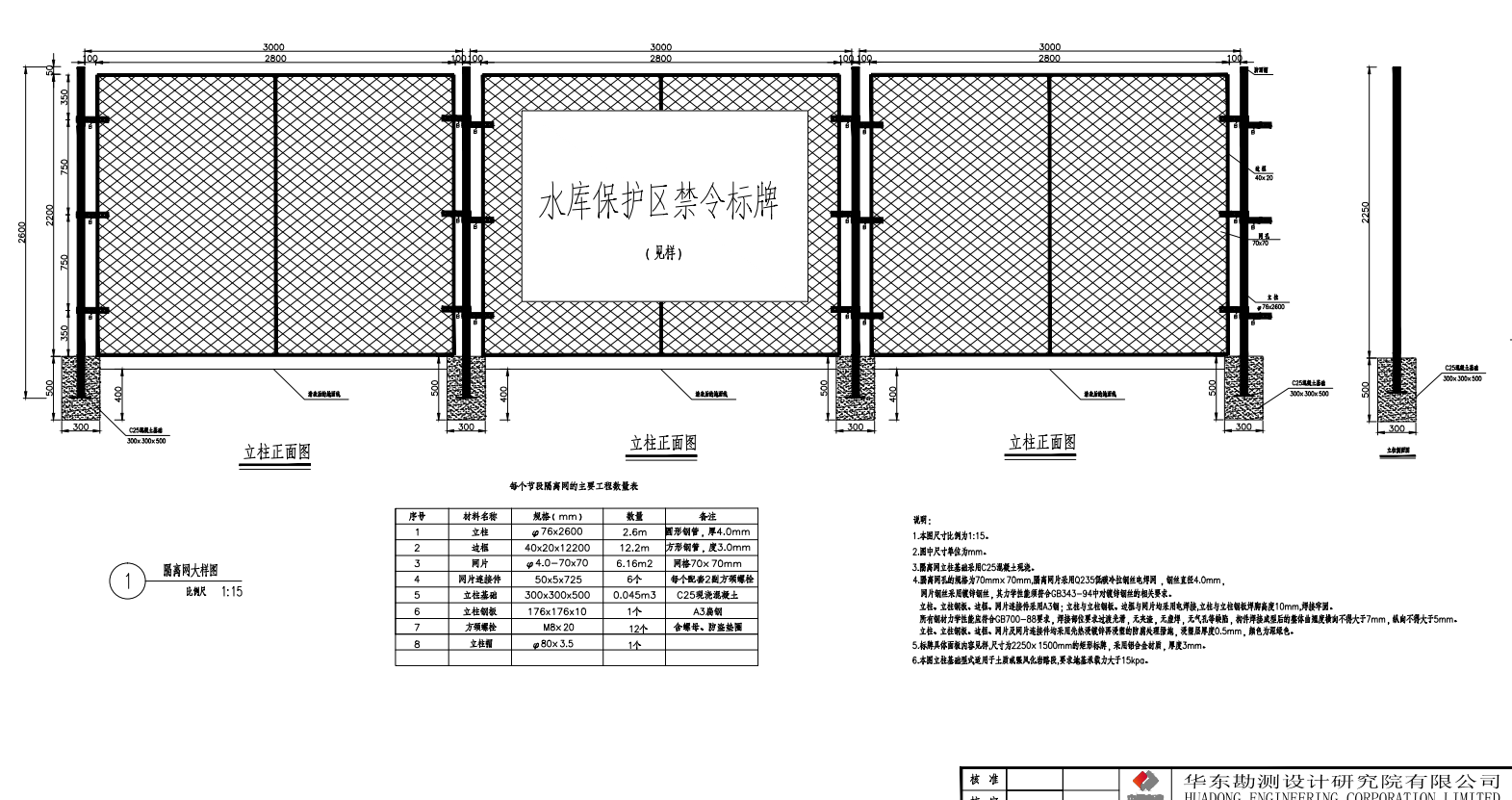

钦寸水库隔离防护网图纸说明：

1.本图尺寸比例为1:15。

2.图中尺寸单位为mm.

3.隔高网立柱基础采用C25混凝土现浇。

4.隔离网孔的规格为70mmx70mm,隔离网片采用Q235低碳冷拉钢丝电焊网，钢丝直径4.0mm，网片钢丝采用镀锌钢丝，其力学性能须符合GB343-94中对镀锌钢丝的相关要求。

立柱、立柱钢板、边框、网片连接件采用A3钢；立柱与立柱钢板、边框与网片均采用电焊接，立柱与立柱钢板焊脚高度10mrm，焊接牢。所有钢材力学性能应符合GB700-88要求，焊接部位要求过渡光滑，无夹渣，无虚焊，无气孔等缺陷，构件焊接成型后的整体曲翘度横向不得大于7mm，纵向不得大于5mm。立柱、立柱钢板、边框、网片及网片连接件均采用先热浸镀锌再浸塑的防腐处理措施，浸塑层厚度0.5mm，颜色为深绿色。

5.标牌具体面板内容见样，尺寸为2250×1500mm的矩形标牌，采用铝合金材质，厚度3mm。

6.本图立柱基础型式适用于土质或强风化岩路段，要求地基承载力大于15kpa.
